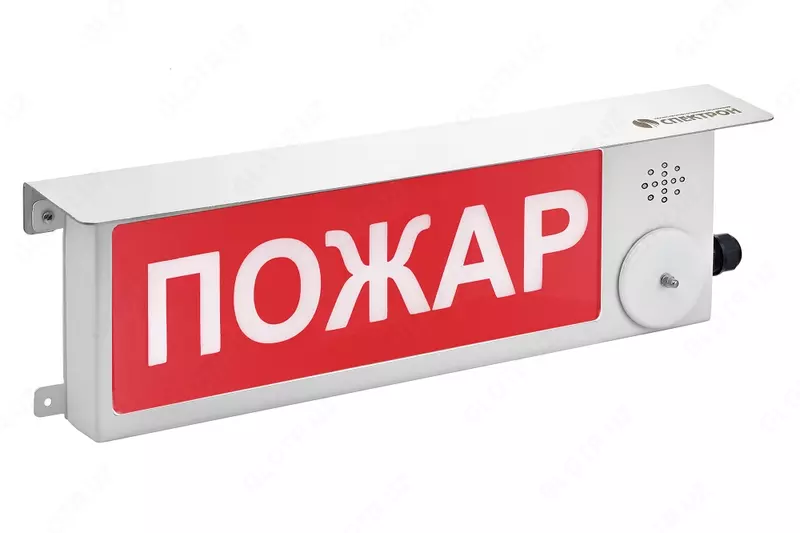

Оповещатель световое табло Пожар ТСВ-Exi/Exm-М/Н-Прометей

Взрывозащищенный световой оповещатель (табло) – применяется в качестве средства оповещения в системах пожарной сигнализации и пожаротушения. Предназначен для установки как в помещении, так и для открытой установке на улице, а также в подземных выработках рудников, шахт и их наземных строениях.

Оповещатель может использоваться в качестве информационных указателей и табло.

Знак "X" в конце маркировки обозначает, что - протирка (чистка) поверхности допускается только влажной тканью.

При установке в шахтах и рудниках питание не выше 12V

Оповещатель ТСВ-Exi-М/Н-Прометей подключается в искробезопасные цепи. Для обеспечения электрической цепи вид взрывозащиты «искробезопасная цепь» производитель рекомендует применять барьер искрозащиты Спектрон-ИБ-01.

Напряжение питания оповещателей:

• постоянное напряжение от 12 до 36 В;
• переменное напряжение от 12 до 28 В, 220В.

Материал корпуса оповещателя:

• ТСВ-Exm-Прометей и ТСВ-Exi-Прометей – пластик;

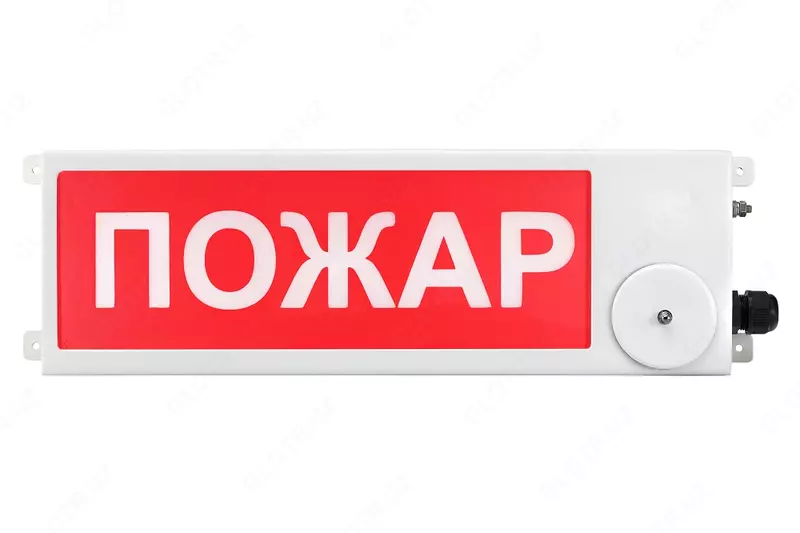

• ТСВ-Exm-М-Прометей и ТСВ-Exi-М-Прометей – из листовой низкоуглеродистой стали с порошковым полимерным покрытием;

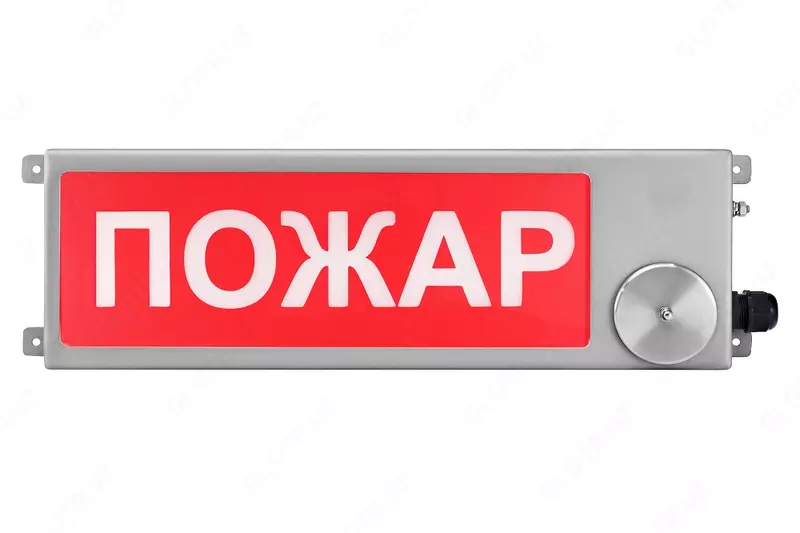

• ТСВ-Exm-Н-Прометей и ТСВ-Exi-Н-Прометей – из нержавеющей стали.

Оповещатель в корпусе из нержавеющей стали рекомендован к применению в условиях воздействия щелочных, кислотных и других химически агрессивных сред. В условиях воздействия морской воды и соляного тумана.

Кабельный ввод

По отдельному заказу, для всех исполнений из стали, возможно приобрести металлические кабельные вводы различных назначений: - для открытой прокладки кабеля, прокладки бронированного кабеля и кабеля в металлрукаве с резьбой М20х1,5. Для установки металлического кабельного ввода необходимо приобрести контргайку М20х1,5.

ЭМС, степень 4

Частота мигания светового сигнала 1 Гц

Выбор пользователем состояния табло в разных режимах:

• в режиме «Дежурный» состояние табло: отключено или постоянное свечение;
• в режиме «Пожар» состояние табло: постоянное свечение или мигание.

Цвет фона (шрифта) и надпись на табло оповещателя выбирается при заказе

Световой сигнал взрывозащищенного табло контрастно различим с расстояния 15 метров при наружной освещённости до 500 люкс

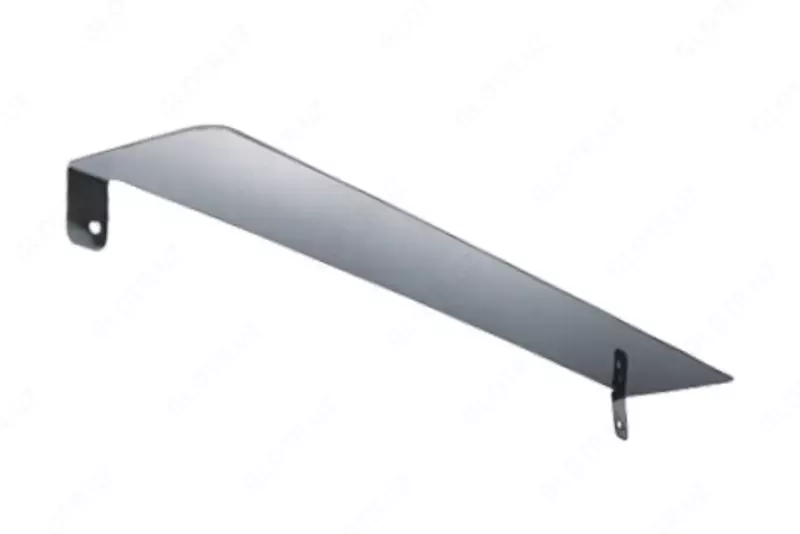

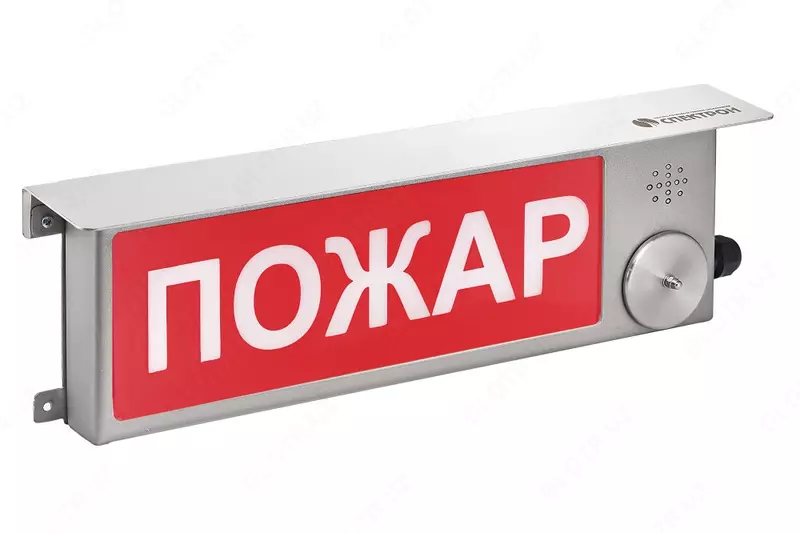

ТСВ-Exm-М-Прометей 12-36В (компл.8.3) – специальное исполнение светового оповещателя повышенной яркости, красного цвета. Поставляется в комплекте с солнцезащитным козырьком СЗК-19, модулем подключения нагрузки (МПН), резистором 8,2 кОм, кабельными вводами для монтажа кабеля в металлорукаве с условным проходом 20 мм (4 шт), заглушками (3 шт), взрывозащищенной коммутационной коробкой Релион-ККВ-А.

Возможность контроля шлейфа питания оповещателя по шлейфу управления

Гальваническая развязка цепей питания и управляющих цепей оповещателя

Гарантия на прибор 18 месяцев, но не более 24 месяцев со дня выпуска изготовителем.

Параметры

Значение

Маркировка взрывозащиты

ТСВ-Exm-М/Н-Прометей

РВ Ex eb mb I Mb X /

1Ex eb mb IIC T6 Gb X

ТСВ-Exi-М/Н-Прометей

PO Ex ia I Ma X /

0Ex ia IIC T6 Ga X /

Ex ia IIIC T85°C Db Х

Материал корпуса

ТСВ-Exm-Прометей

ТСВ-Exi-Прометей

ТСВ-Exm-М-Прометей

Низкоуглерод. сталь

ТСВ-Exi-М-Прометей

ТСВ-Exm-Н-Прометей

Нержавеющая сталь

ТСВ-Exi-Н-Прометей

Напряжение питания, В

ТСВ-Exm-Прометей 12-36В

12÷36 DC,

12÷28 АС

ТСВ-Exm-Прометей 220В

220 АС

ТСВ-Exi-Прометей 12-36В

12÷36 DC,

12÷28 АС

Ток потребления, мА

при напряжении питания 12 В

при напряжении питания 24 В

при напряжении питания 36 В

при напряжении питания 220 В

130

65

43

7

Подключение

2-х и 4-х проводное

Частота мигания светового сигнала, Гц

1

Световой сигнал взрывозащищенного табло контрастно различим с расстояния, метров, при наружной освещённости до 500 люкс

15

Световая индикация в режиме «ДЕЖУРНЫЙ»

отключено или постоянное свечение

Световая индикация в режиме «ПОЖАР»

постоянное свечение или мигание

Цвет фона (шрифта), и надпись на табло опoвещателя

выбирается при заказе

Кабельный ввод

По отдельному заказу, для всех исполнений, возможно приобрести металлические кабельные вводы различных назначений: - для открытой прокладки кабеля, прокладки бронированного кабеля и кабеля в металлрукаве с резьбой М20х1,5. Для установки металлического кабельного ввода необходимо приобрести контргайку М20х1,5.

Масса, не более, кг

2,8

Температурный диапазон, ºС

-70 ÷ +85

Вид климатического исполнения

УХЛ1

Степень защиты оболочки по ГОСТ 14254, не ниже

IP66/IP68

Габаритные размеры, мм

515х150х51
